Как выбрать подходящую крышку люка для различных дорожных и инфраструктурных проектов

Выбор подходящей крышки для люка зависит от четырех факторов: интенсивности движения, частоты доступа, риска кражи и местных требований. Неправильный выбор может привести к преждевременному выходу из строя, угрозе безопасности или отказу в проведении инспекций.

Форма тоже имеет значение. Круглая, квадратная и прямоугольные крышки люков Каждый вариант подходит для разных проемов и условий движения. Качество установки часто определяет эксплуатационные характеристики не меньше, чем сам продукт. Неправильно установленная рама будет смещаться под нагрузкой, независимо от прочности крышки.

Материал, класс грузоподъемности, стоимость и стандарты безопасности — все это влияет на ваше окончательное решение. То же самое относится и к простому контрольному списку перед заказом. Систематически прорабатывайте эти пункты, и вы будете уверены в своем выборе.

Основные выводы

• При выборе крышки для канализационного люка учитывайте интенсивность движения, частоту доступа, риск кражи и местные правила.

• Подбирайте класс нагрузки в соответствии с условиями движения, чтобы предотвратить преждевременные отказы и угрозы безопасности.

• Сравните материалы, такие как чугун, композитные материалы и сталь, по весу, долговечности и устойчивости к краже.

• Для правильной установки необходимо выровнять раму и обеспечить надлежащую посадку, чтобы избежать раскачивания и повреждений.

• Используйте контрольный список для принятия решений и проверьте соответствие стандартам, чтобы выбрать правильное страховое покрытие и избежать дорогостоящих ошибок.

Четыре фактора, влияющие на выбор крышки люка.

При выборе технической спецификации необходимо учитывать четыре фактора: интенсивность движения, частота доступа, риск кражи и местные правила. Невозможно рассматривать их по отдельности. Чехол, рассчитанный на большие нагрузки, но при этом подверженный краже, обойдется вам вдвое дороже — сначала при покупке, а затем при замене.

Транспортная нагрузка и класс нагрузки

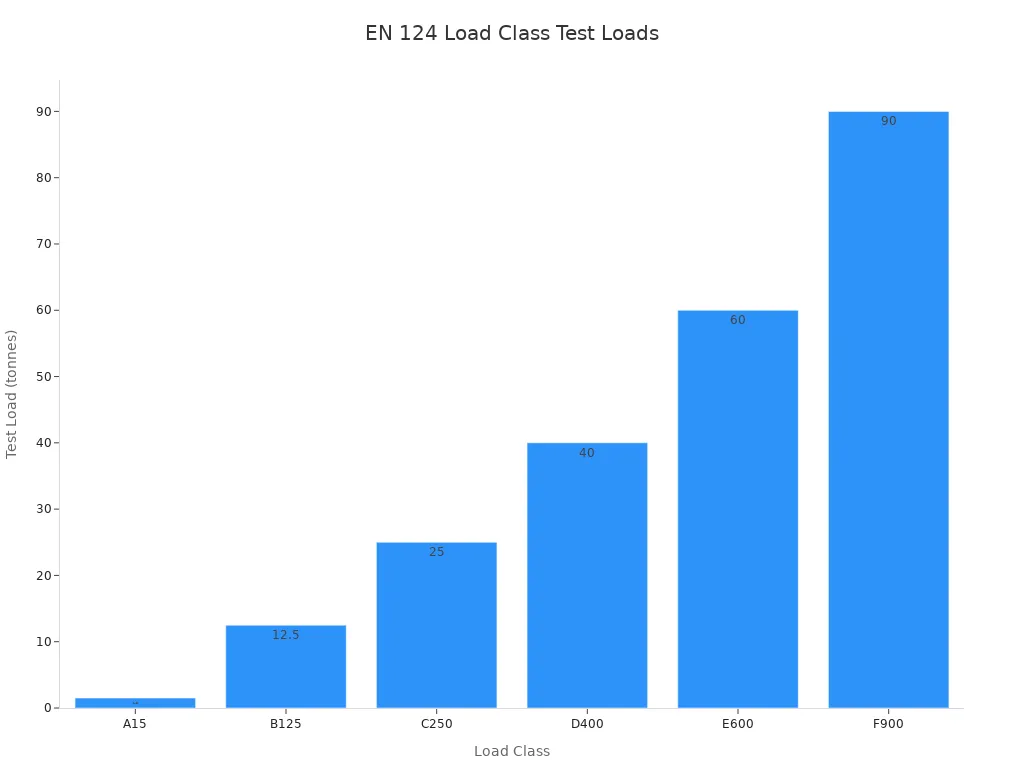

Класс нагрузки — это ваш первый фильтр. Стандарт EN 124 присваивает каждому классу букву и число, причем более высокие классы предназначены для более интенсивных транспортных условий. Например, класс D400 рассчитан на нагрузку в 400 кН — что обычно описывается как примерно 40 тонн испытательной нагрузки. Вы найдете люки класса D400, предназначенные для проезжей части, городских дорог, водоотводных сооружений, обочин автомагистралей, стоянок для грузовиков и люков доступа к инженерным сетям.

Перед заказом подтвердите одобрение агентства. Многие муниципалитеты ведут списки утвержденной продукции, и... Крышка люка, рассчитанная на нагрузку по стандарту EN 124 D400. Крышка, соответствующая стандарту, может не соответствовать местным правилам закупок. Выбор формы подчиняется той же логике. Транспортная нагрузка, место установки, потребности в доступе и нормативные стандарты — все это влияет на выбор круглой, квадратной или прямоугольной крышки. Круглые чугунные крышки люков самоцентрируются под воздействием многократных транспортных нагрузок, что снижает повреждение рамы. Квадратные крышки обеспечивают большие свободные проемы для доступа оборудования.

Частота доступа и риск кражи

Частота открытия крышки зависит от того, как часто ваша бригада будет её открывать. Герметичный технический доступ в зоне очистки сточных вод требует герметичной или газонепроницаемой конструкции с запорными болтами. Крышка пешеходной зоны в торговом центре должна иметь гладкую, нескользящую поверхность с защитой от случайного касания каблуками. Требуемая грузоподъемность для каждого сценария различна, как и механизм запирания.

Риск кражи усугубляет проблему доступа. В Филадельфии за год было украдено 2500 крышек, замена которых обошлась как минимум в 300 000 долларов. В Чикаго за месяц было украдено 200 крышек, в том числе 40 за один день. Хьюстон потратил 126 000 долларов из средств налогоплательщиков за 11 месяцев. Чугунные крышки люков имеют высокую стоимость лома, что делает их привлекательной мишенью. Композитные альтернативы имеют низкую стоимость лома и устраняют этот стимул. При выборе прочных чугунных крышек люков для дорог с интенсивным движением следует использовать их в сочетании с запорными болтами или шарнирными системами. Шарниры снижают риск ручного подъема во время частых осмотров. Запорные болты предотвращают несанкционированное проникновение. Оба варианта повышают долговечность, не замедляя плановое техническое обслуживание.

Сравнение веса и материалов крышек люков

Вес многое говорит о крышке люка. Он указывает на плотность материала, несущую способность и количество рабочих, необходимых на объекте. Сравнение веса крышек люков из чугуна, композитных материалов и стали показывает, что это три совершенно разных продукта.

Чугун против композитных материалов против стали

Чугунные крышки люков Вес люков варьируется от 70 до более чем 400 фунтов в зависимости от размера. Стандартная муниципальная крышка люка диаметром 24 дюйма обычно весит от 100 до 150 фунтов. Эта масса обусловлена ​​плотной металлургией и обеспечивает доказанную долговечность при больших нагрузках. Крышки люков из высокопрочного чугуна добавляют гибкости к этой прочности, что предотвращает растрескивание при многократном использовании.

Композитные крышки весят значительно меньше. 24-дюймовая композитная крышка весит от 30 до 55 фунтов, поэтому с ней гораздо проще работать, чем с чугунной. Вес стальной крышки люка в зависимости от области применения составляет от 35 до 80 фунтов при размере 24 дюйма, в зависимости от того, выбрана ли низкоуглеродистая или оцинкованная сталь.

Выбор материала зависит от сложности конструкции. Чугунные крышки люков часто требуют подъемного оборудования или привлечения дополнительных членов бригады. Композитные крышки снижают риск травм при обычном доступе. Сталь занимает промежуточное положение между ними. Выбор подходящего материала зависит от интенсивности движения, риска кражи и частоты технического обслуживания.

Вес чугунной и композитной крышки люка в зависимости от диаметра

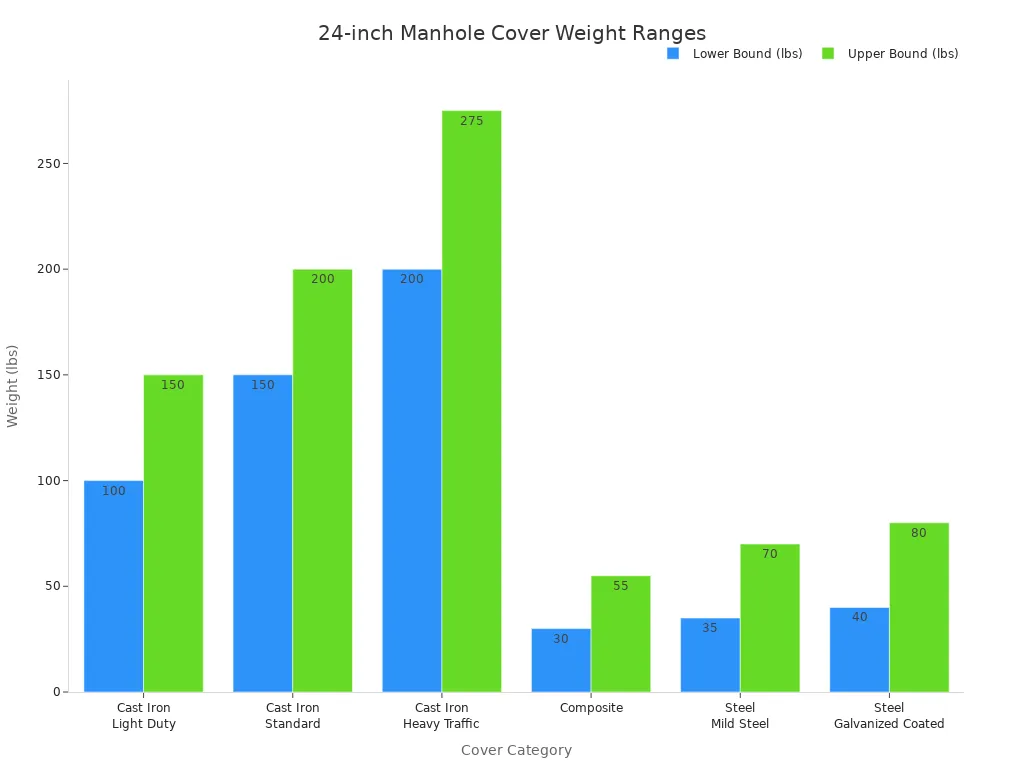

Диаметр увеличивает вес во всех категориях материалов. Таблица веса чугунных крышек люков в зависимости от диаметра наглядно демонстрирует эту закономерность. При диаметре 24 дюйма легкие чугунные крышки весят от 70 до 100 фунтов, а крышки, рассчитанные на интенсивное движение, – от 100 до 250 фунтов. При диаметре 30 дюймов эти диапазоны возрастают до 100–140 фунтов и 140–325 фунтов соответственно. При диаметре 36 дюймов ожидайте 140–180 фунтов для легких крышек и от 180 до более 400 фунтов для крышек, рассчитанных на интенсивное движение.

Композитная крышка люка Соотношение веса и диаметра следует той же кривой при гораздо меньшей массе. Композитная крышка диаметром 24 дюйма весит от 30 до 55 фунтов. Более крупные композитные крышки остаются удобными в обращении, что делает их популярными в служебных колодцах с частым доступом.

Не ограничивайтесь только покрытием. Каркасы добавляют еще от 75 до 250 фунтов в зависимости от размера и конструкции. Полный комплект каркаса H-20 размером 24 дюйма часто весит 300 фунтов и более. Этот общий вес комплекта имеет значение для транспортировки, времени работы крана и подготовки подстилки.

Данное руководство по весу является отправной точкой, а не окончательным значением. Фактическая масса зависит от конструкции отливки и конфигурации рамы. Для тяжелых дорожных проектов укажите... Прочные чугунные крышки люков с соответствующими рамами. Поставщики предлагают литые изделия для этих классов нагрузки, поэтому вы можете сравнить варианты в соответствии с вашими требованиями к нагрузке. Круглые чугунные крышки люков самоцентрируются под воздействием движения транспорта, а их вес удерживает их на месте. Композитные крышки жертвуют этой массой ради удобства в обращении и меньшей стоимости лома. Взвесьте обе стороны, прежде чем принимать решение.

Класс нагрузки, диаметр и характеристики рамы.

Показания классов нагрузки при чтении

Классы нагрузки точно указывают, какой объем движения может выдержать покрытие. Стандарт BS EN 124-1:2015 определяет шесть классов: A15 — 1,5 тонны для пешеходных зон, B125 — 12,5 тонны для подъездных путей, C250 — 25 тонн для бордюрных зон, D400 — 40 тонн для дорог, E600 — 60 тонн для промышленных зон и F900 — 90 тонн для перронов аэропортов. Вы читаете указанный класс нагрузки, а затем сопоставляете его с местом установки.

В дорожном строительстве Северной Америки муниципальные спецификации часто ссылаются на стандарт AASHTO M-306 для чугунных отливок. Этот стандарт регулирует требования к материалам и испытаниям на нагрузку, включая испытание на прочность под нагрузкой 40 000 фунтов для крышек с классом прочности H-20. Ковкий чугун является материалом по умолчанию для конструкций с интенсивным движением благодаря своей прочности на растяжение и ударопрочности. При выборе люка с классом прочности EN 124 D400 для проезжей части убедитесь, что изделие соответствует как классу нагрузки, так и любым местным стандартам на материалы.

Диаметр, рама и местные характеристики

Диаметр и размеры рамы должны соответствовать размерам проема камеры. Стандарт BS EN 124 определяет свободный проем как наибольшую круглую площадь, вписанную в проем рамы, с максимальным диапазоном размеров до 1000 мм. Стандарт CD 534 требует минимального свободного проема 600 мм для доступа персонала, с диагональю не менее 700 мм для прямоугольных крышек или диаметром 700 мм для круглых. Никакая часть рамы, петли или выступа не должна выступать в заявленный свободный проем.

Совместимость рамы с существующей камерой или новой конструкцией определяет долгосрочную работоспособность. Укажите общий размер рамы и допуски, соответствующие конструкции. Выберите глубину рамы, подходящую для бетона или асфальта, включая детали кромок. Размещение люков на дорогах должно определяться совместно с главным инженером проекта. Главный инженер проекта подтверждает окончательный тип поверхности, условия нагрузки и требования к основанию. Наклонная крышка будет качаться под воздействием движения транспорта и преждевременно выйдет из строя, поэтому убедитесь, что рама люка установлена ​​ровно. В общественных местах необходимы запирающиеся крышки, требующие использования ключа, чтобы предотвратить несанкционированный доступ.

Стоимость, безопасность и монтаж

Затраты на приобретение, установку и техническое обслуживание

Качество монтажа определяет, доживёт ли ваша крышка люка до расчетного срока службы. Даже изделие из стали D400 может выйти из строя, если рабочие игнорируют вращающиеся колёса, тормозные усилия и многократные удары. Перед заказом подберите крышку в соответствии с областью применения, нагрузкой и условиями на объекте.

Установите раму люка на устойчивую, ровную поверхность и выровняйте ее относительно окружающей местности. Установите раму заподлицо с дорожным покрытием. Неровности предварительно выровняйте бетоном или шпаклевкой. Устойчивая, надежно закрепленная крышка предотвращает потерю равновесия транспортных средств, падения пешеходов и занос мотоциклов во время дождя. Качественная установка также позволяет рабочим бригадам работать, не повреждая большие участки дороги, что сокращает земляные работы, перебои в движении транспорта и долгосрочные расходы на техническое обслуживание. В проектах в Дубае, Найроби, Аккре и Куала-Лумпуре сообщалось о снижении затрат на техническое обслуживание после перехода на коррозионностойкие композитные или чугунные крышки с противоугонной конструкцией.

Стандарты и соответствие требованиям безопасности

Люк, колодец или насосная станция почти всегда являются замкнутым пространством, требующим разрешения. OSHA определяет замкнутое пространство как достаточно большое для входа, с ограниченным доступом и выходом, и не предназначенное для постоянного пребывания. Разрешение на его создание требуется, если оно создает опасную атмосферу, потенциальную опасность засыпания, ловушку или другую серьезную опасность.

Большинство муниципальных канализационных бригад работают в соответствии с требованиями OSHA к работе в замкнутых пространствах, характерными для общей промышленности. Бригады, работающие на действующих строительных площадках, могут подпадать под требования OSHA к работе в замкнутых пространствах на строительных объектах. Если трубопровод неясен, следует рассматривать более строгие требования как базовые. Сначала проверьте атмосферу на содержание кислорода, затем горючих газов, а затем токсичных газов. Держите дежурного снаружи помещения. Немедленно оградите все открытые входы перилами или временными крышками. Для общественных мест выбирайте чугунные люки или композитные конструкции с запорными болтами, а в местах с высокой интенсивностью движения — усиленные чугунные люки. Такая прочность окупается.

Рамочная основа принятия решений по проектам строительства крышек люков

Вопросы, которые следует задать перед тем, как сделать выбор.

Начните с наихудшего сценария движения транспорта на объекте, а не со среднего. Сопоставьте класс нагрузки с этим сценарием в соответствии с EN 124, затем убедитесь, что покрытие соответствует соответствующему стандарту для зоны установки. Запросите сертификат испытаний на нагрузку EN 124-1:2015, в котором указан испытанный класс нагрузки, приложенная испытательная нагрузка в кН и измеренный прогиб под нагрузкой. Для работ в Северной Америке на этапе запроса укажите стандарт AASHTO или местный стандарт, чтобы документация соответствовала вашему проекту.

Затем последовательно выполните оставшиеся критерии. Проверьте несущую способность как при точечных, так и при распределенных нагрузках. Проверьте точность размеров и допуски на прилегание рамы к крыше, поскольку неплотное прилегание вызывает раскачивание и шум под динамическими нагрузками. Подтвердите устойчивость к влаге, коррозии от канализационных газов и атмосферным воздействиям. Запросите у инженера-проектировщика описание зоны установки, например, «пешеходный тротуар, примыкающий к месту пересечения дороги транспортными средствами». Этот единственный шаг предотвращает занижение класса нагрузки, что является наиболее распространенной и дорогостоящей ошибкой при муниципальных закупках.

Оценивайте поставщика, а не только каталог. Подтвердите наличие собственного литьевого производства, возможности изготовления нестандартной оснастки и аккредитованной документации по испытаниям на нагрузку. Сравните цену за единицу с проверкой на коррозию, заменой в случае кражи и обслуживанием покрытия в течение всего срока службы. Крышка более высокого класса стоит дороже изначально, но избыточные характеристики приводят к нерациональному расходованию бюджета. Крышки из стекловолокна SMC обычно стоят дешевле за единицу, чем аналогичные чугунные, а их низкая стоимость в качестве лома устраняет стимул к замене в случае кражи.

Тенденции, определяющие выбор обложек.

На дорожных проектах традиционные конструкции заменяются противоосадочными защитными кожухами. Эти кожухи фиксируют раму к конструкции дорожного покрытия, предотвращая раскачивание и провисание краев, характерные для плохо установленных элементов. Теперь проектировщики рассматривают контроль осадки как обязательное требование, а не как второстепенный вопрос.

Композитные крышки продолжают набирать популярность в инфраструктурных работах. Они не представляют собой металлолома, поэтому кражи исключены, и они устойчивы к воздействию химического состава почвы, грунтовых вод и газового конденсата. Композитная крышка люка также бесшумна под воздействием движения транспорта, не издавая металлического дребезжания. «Умные» крышки со встроенными датчиками теперь сообщают о нагрузках и попытках взлома. Для большинства муниципальных объектов композитные крышки обеспечивают более низкую стоимость жизненного цикла. Композитные крышки из SMC имеют класс защиты до D400 в стандартных сравнительных испытаниях, поэтому в зонах аэропортов F900 требуется крышка, испытанная на нагрузку до 90 тонн. Оцените оба варианта, учитывая класс интенсивности движения и риск краж. Крышка люка, предотвращающая оседание грунта В сочетании с подходящим материалом часто удается получить лучшее из обоих миров.

При покупке люка для смотрового колодца решающее значение имеют четыре фактора: интенсивность движения, частота доступа, риск кражи и местные требования. Пусть класс нагрузки, материал и правила регулирующих органов станут вашими ориентирами. Одна только цена приводит к преждевременному выходу из строя и дорогостоящей замене.

Перед оформлением заказа внимательно изучите вопросы, касающиеся структуры принятия решений. Подтвердите класс нагрузки, проверьте допуски рамы и запросите документацию по испытаниям. Этот шаг предотвратит несоответствие спецификации требованиям, что является наиболее распространенной ошибкой при закупках.

Конструкции, предотвращающие проседание грунта, и композитные крышки будут определять будущее инфраструктурных работ. Композитные элементы снижают риск краж и вес при транспортировке, в то время как чугунные крышки люков по-прежнему преобладают в зонах с высокой нагрузкой. Подберите изделие в соответствии с условиями объекта, и ваша установка прослужит долго.

Часто задаваемые вопросы

Здесь представлены краткие ответы на часто задаваемые вопросы по техническим условиям.

Какой класс нагрузки по стандарту EN 124 подходит для оживленной проезжей части?

Для проезжей части, городских дорог, обочин автомагистралей и стоянок для грузовиков используйте D400. Он выдерживает испытательную нагрузку в 40 тонн. Перед заказом убедитесь, что ваш муниципалитет принимает этот класс. Некоторые ведомства ведут списки утвержденной продукции.

Сколько весит типичный чехол размером 24 дюйма?

Стандартная 24-дюймовая крышка люка весит от 100 до 150 фунтов. Крышки D400, рассчитанные на интенсивное движение, весят от 200 до 275 фунтов. Рамы добавляют от 75 до 250 фунтов. Планируйте использование подъемного оборудования соответствующим образом.

В каких случаях следует отдать предпочтение композитному покрытию перед чугунным?

В районах с высокой вероятностью краж выбирайте композитные материалы. Стоимость лома практически равна нулю, что исключает затраты на замену. Композитное покрытие размером 24 дюйма весит от 30 до 55 фунтов, в то время как чугунные аналоги — от 100 до 275 фунтов. Композитные покрытия SMC имеют класс защиты до D400 в стандартных сравнительных испытаниях, поэтому в зонах аэропортов с классом защиты F900 требуется покрытие, испытанное на нагрузку до 90 тонн.

Какая форма покрытия лучше всего противостоит износу от движения транспорта?

Круглые крышки самоцентрируются под проезжающими колесами, уменьшая повреждение рамы. Квадратные крышки обеспечивают более широкие проемы для доступа к оборудованию. Выбирайте, исходя из геометрии камеры и допустимой нагрузки.

Какие стандарты регулируют грузоподъемность и используемые материалы?

Стандарт BS EN 124-1:2015 определяет шесть классов прочности от A15 до F900. В североамериканских проектах часто используется стандарт AASHTO M-306 для чугунных отливок, включая предел прочности 40 000 фунтов для стали H-20. Перед покупкой уточните требования вашего местного регулирующего органа.
